小為云帶你深入了解手機VC均熱板的散熱原理

作者：超級管理員點擊：1140 發布時間：2021-11-23 14:08:56

VC均熱板是Vapor Chamber的縮寫，全稱是：真空腔均熱板散熱技術。普遍應用于電子設備,電子元器件,新能源汽車,工業生產,家用電器及軍事等不同領域的熱管理，尤其手機行業，應用更加普遍。早期手機散熱普遍以石墨作為主要材料，可以稱其為第一代散熱，銅管液冷就是第二代散熱技術，而VC均熱板則是最新的第三代散熱技術。

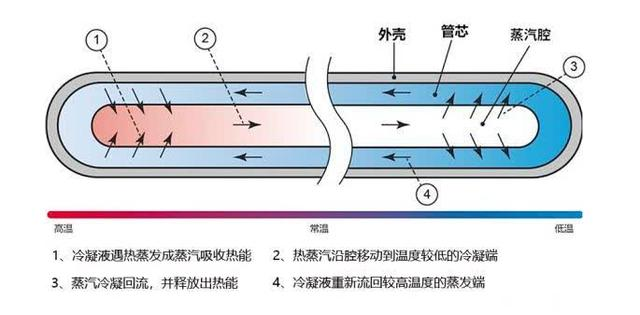

熱管的原理大家都很清楚，熱管內壁是一層毛細結構，內部充入液體并抽真空。安裝在熱源端的我們叫蒸發端，當有熱量釋放后，蒸發端內部液體氣化，轉移到壓力較低的另外一端冷凝端，在冷凝端受冷又凝結為水。從這個過程上講，熱管和VC看起來是一回事。


VC液冷可以被看作銅管液冷的升維技術，其工作原理與熱管大體相似，都是在真空的腔體內完成，通過液體蒸發和流動來傳導熱量，不同的地方在于熱管的熱量傳輸路徑是一維的，傳遞方向單一。而均熱板的熱量傳輸路徑是二維的，熱量可以向多個水平方向傳導，效率也就更高。


機器運行時產生的熱量被傳導到均熱板的蒸發端，內部的冷卻液會迅速吸收這些熱量并產生氣化變成蒸汽，這時，蒸汽因吸收了熱量迅速膨脹，便從均熱板中的高壓區向低壓區移動，蒸汽向低壓區移動的過程中，接觸到溫度較低的內壁時會迅速產生凝結現象，釋放熱量，進而液化為液體，在由腔體內壁的毛細作用回流到蒸發端。簡而言之，就是均熱板中的冷卻液不斷在液體和氣體之間來回切換，形成一個循環的散熱系統。

較熱管對比而言，VC均熱板的散熱效率更高，在高端手機上應用越來越廣泛，甚至熱管+手機VC均熱板+多層石墨的立體散熱形式層出不窮。
